РЕГИСТРАТОР СИЛЫ НАЖАТИЯ ТОРМОЗНЫХ ШИН ВАГОННЫХ ЗАМЕДЛИТЕЛЕЙ OMEGA-15-IR™
Прибор предназначен для измерений,
регистрации и архивирования силы нажатия тормозных шин вагонных
замедлителей в любой точке тормозной системы замедлителей при разных
ступенях торможения. Прибор относится к оборудованию железнодорожной
автоматики и телемеханики и применяется на механизированных горках на
любых типах вагонных замедлителей.

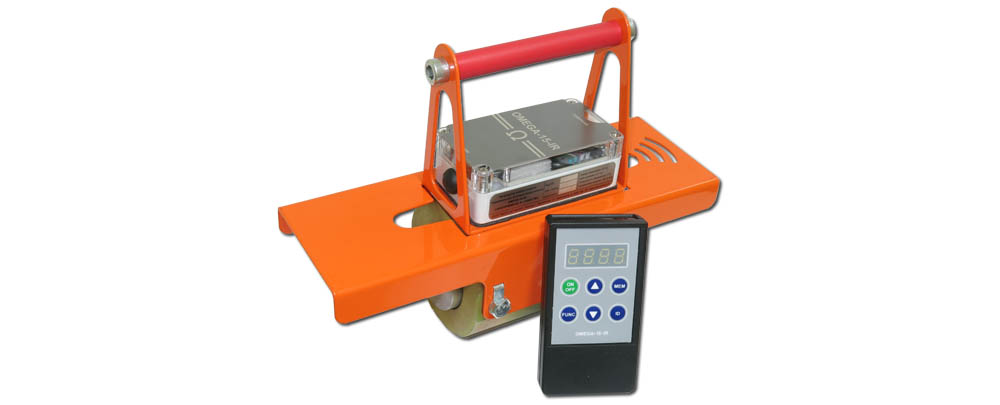

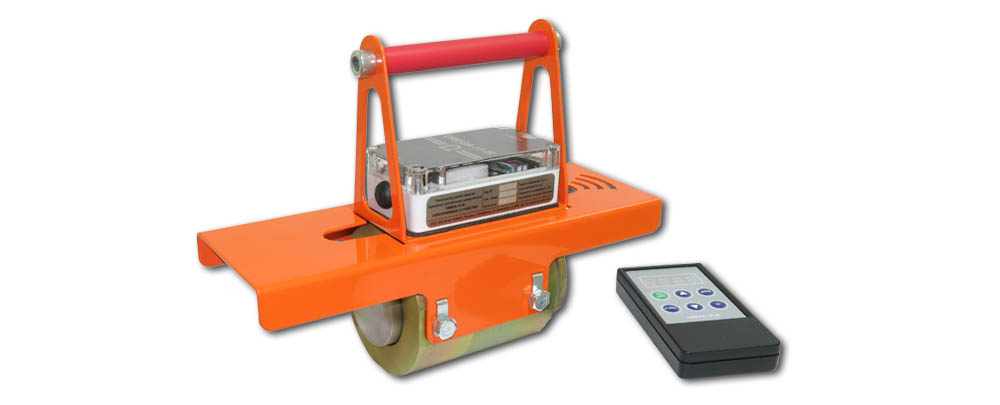

Регистратор состоит из силопреобразующего устройства (СПУ) и пульта оператора.

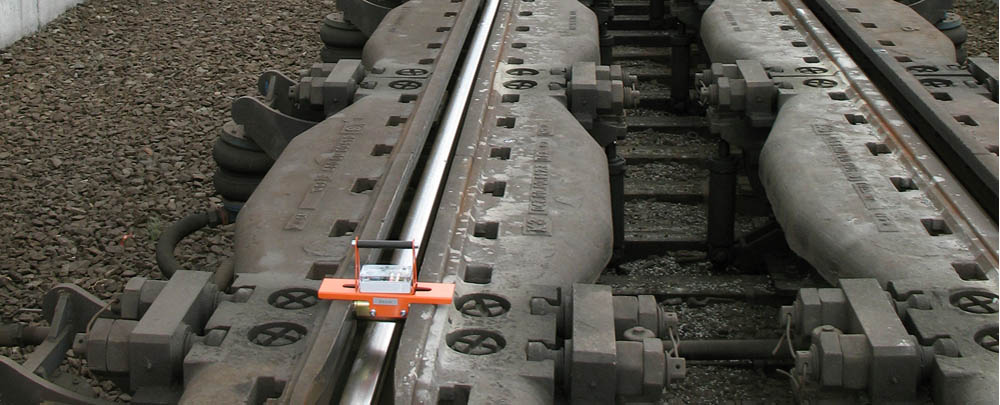

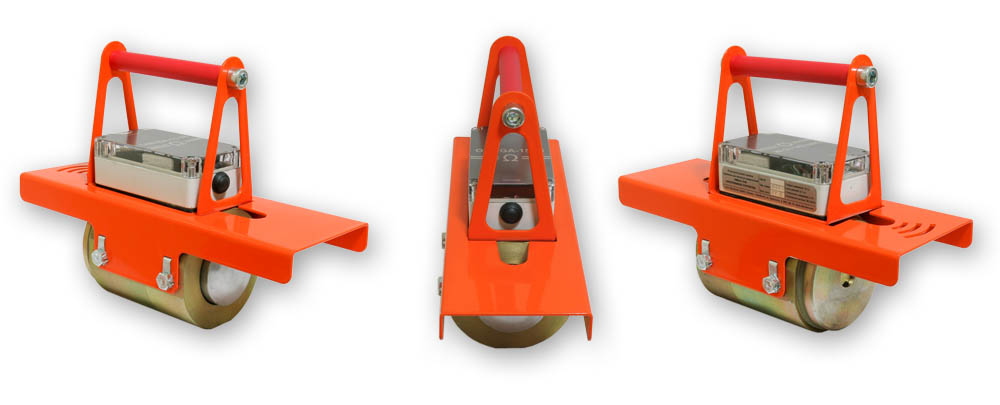

СПУ
в процессе измерения устанавливается непосредственно на тормозные шины

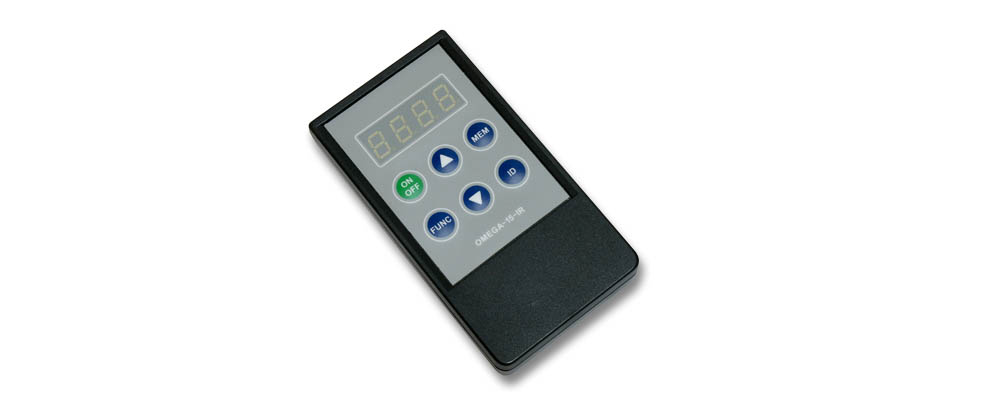

вагонных замедлителей. Пульт при этом находится у оператора, который
может располагаться на удалении 2-5 метров от СПУ. Связь между
силопреобразующим устройством и пультом индикации осуществляется по
беспроводному инфракрасному каналу. Прибор позволяет регистрировать 999
значений и сохраняет эти значения в энергонезависимой памяти.
Регистратор поставляется в приборном кейсе c ремнем для переноски.
Прибор внесен в Государственный реестр средств измерений РФ.
Зарегистрирован в Реестре средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО "РЖД".
Особенности регистратора OMEGA-15-IR™:
- повышенный класс точности и дискретности отсчета;
-
связь силоизмерительного тензометрического устройства и пульта
индикации с датчиком осуществляется по беспроводному инфракрасному
каналу, что облегчает процесс эксплуатации и делает ее более безопасной;
- малое энергопотребление гарантирует длительную автономную работу от одного комплекта аккумуляторов или батарей;
- высокий класс защиты от влияния окружающей среды, широкий температурный диапазон, простота эксплуатации и надежность;
- взаимозаменяемость элементов прибора из разных комплектов;
- возможность передачи зарегистрированных данных на ПК (опционально).
Технические характеристики регистратора OMEGA-15-IR™:
| Диапазон измерения силы, кН | от 0 до 200 |
| Дискретность отсчета, кН | 1 |
| Пределы допускаемой приведенной погрешности при определенрии силы, % | ±1,0 |
| Максимальная неразрушающая нагрузка, кН, не более | 495 |
| Разрушающая перегрузка, кН, не менее | 990 |
| Расстояние между точками приложения усилия от тормозных шин, мм | 130±1 |
| Габариты силоприемного устройства, мм | 300х220х120 |
| Габариты пульта оператора, мм | 120х65х23 |
| Масса силоприемного устройства, кг | 7,5 |
| Масса пульта оператора, кг | 0,12 |
| Напряжение питания силоприемного устройства, В | 2...3 |
| Потребляемый ток силоприемного устройства: | |
| - включенное состояние, мА, не более | 40 |
| - выключенное состояние, мА, не более | 0,05 |
| Тип элементов питания силоприемного устройства | АА(2х1,5В) |
| Напряжение питания пульта, В | 2...3 |
| Потребляемый ток пульта: | |
| - включенное состояние, мА, не более | 50 |
| - выключенное состояние, мА, не более | 0,05 |
| Тип элементов питания пульта | АА(2х1,5В) |
| Дальность действия пульта, м, не менее | 4 |
| Класс защиты | IP54 |
| Рабочий температурный диапазон, ºС | от минус 40 до +50 |
После выпуска из производства каждый регистратор поверяется в Центре стандартизации и метрологии.
Межповерочный интервал - 1 год.
